【2025年一級建築士製図試験】8回目で合格した私の本試験記録｜課題文・エスキス・復元図・本試験のミスを公開
2025年本試験④2025年本試験の復元図を公開｜私はこう考えて描いた
deburi-man
2025年本試験で実際に作成した復元図を公開します。
図面を見ながら、計画の考え方や本試験でのミス、そして合格につながったと感じるポイントを振り返ります。
一級建築士設計製図試験は、試験終了後も不安が残る試験です。
「条件違反していないだろうか」
「部屋の配置は問題なかっただろうか」
「このミスで落ちたのではないか」
試験が終わった瞬間から、合格発表の日まで不安との戦いになります。
私自身、過去7回の不合格を経験しているため、試験終了後の不安な気持ちは痛いほど分かります。
今回は、2025年本試験で私が作成した復元図を公開します。
合わせて、
・どのような考え方で計画したのか
・本試験中に犯したミス
・それでも合格できた理由
について振り返っていきます。
これから製図試験を受験する方にとって、合格者の図面を見ることで少しでも参考になれば幸いです。
Contents

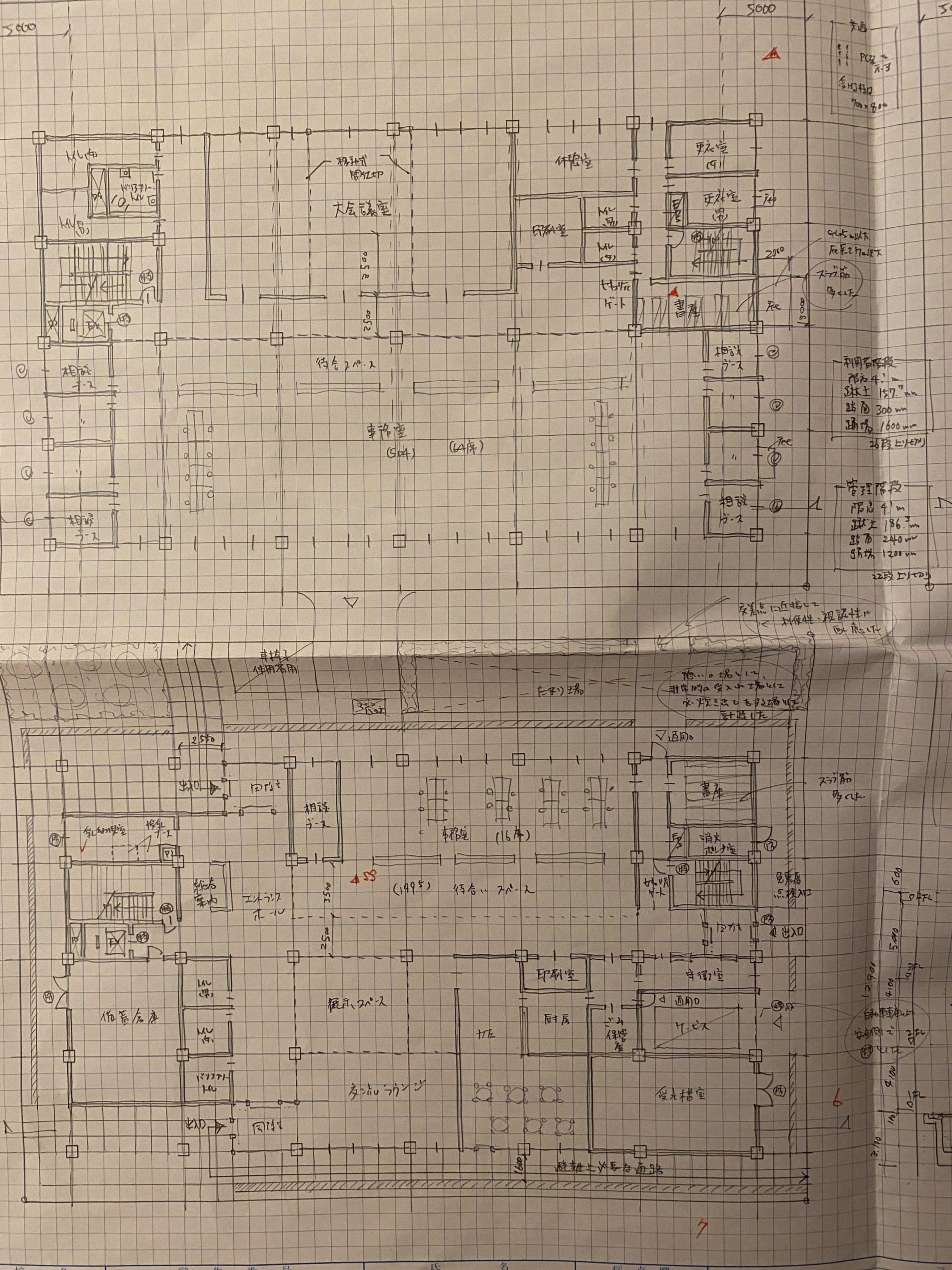

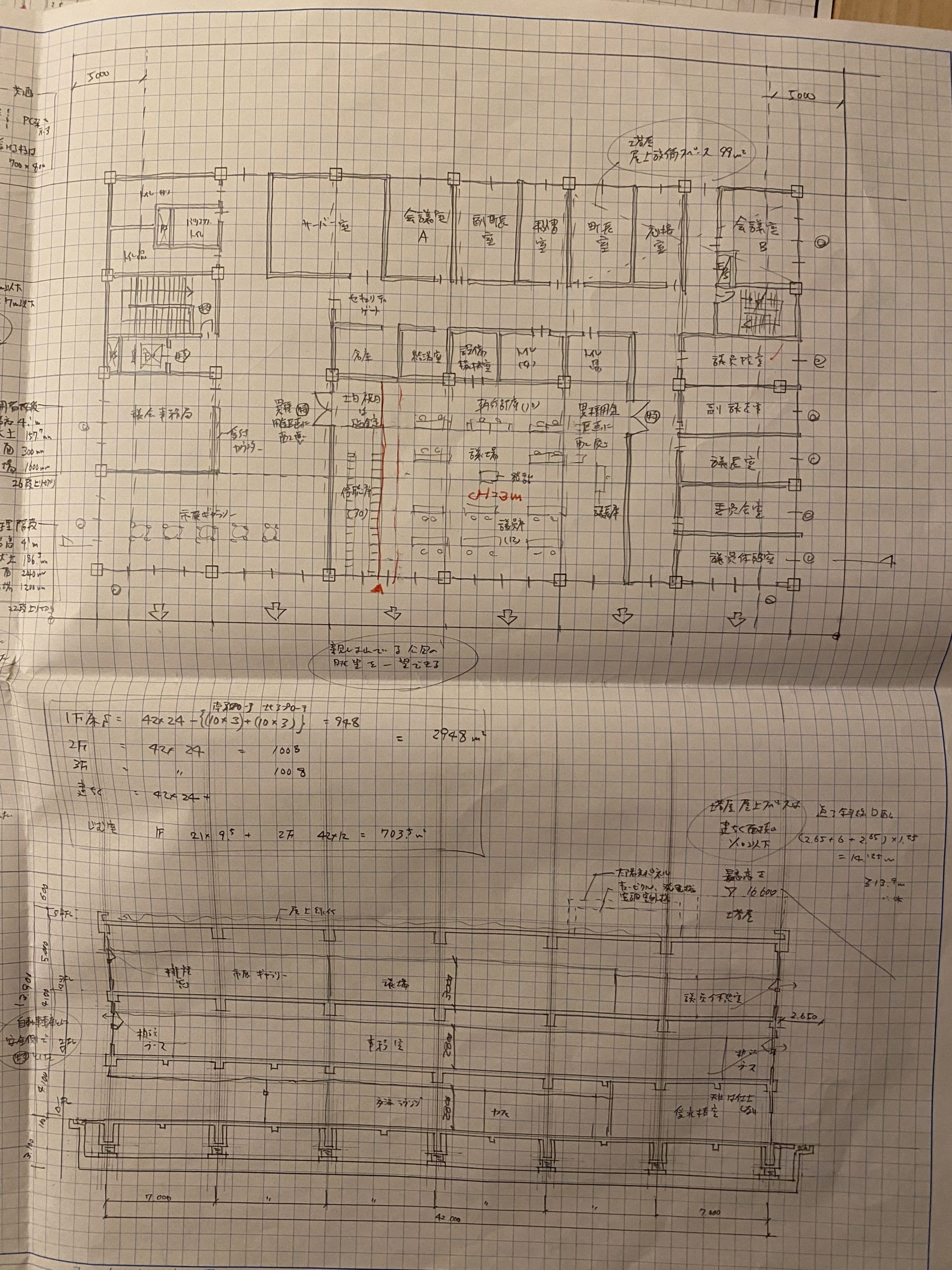

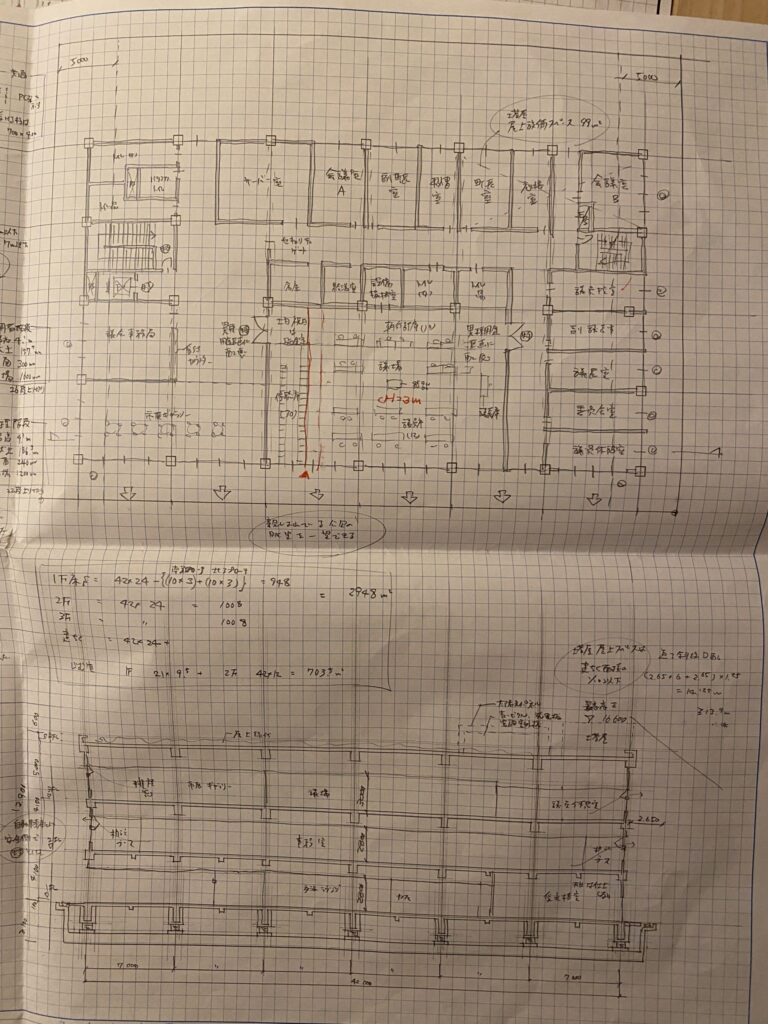

2025年一級建築士設計製図試験「庁舎」の復元図
2025年の設計製図試験の課題は「庁舎」でした。
課題発表時点では、
「庁舎ってどんな建物を計画すればいいのか」
というところから対策が始まりました。
近年の製図試験は、単純に用途を問うだけではなく、
・地域との関わり
・利用者との交流
・周辺環境との関係性
など、建築物の役割まで考えさせる内容になっています。
今回の私の計画では、
1階：住民利用・その他部門
2階：執行部門
3階：議会部門＋一部執行部門
という構成にしました。
意識したポイント
私が計画で意識したポイントをご紹介します。
公園とのつながりを意識した1階計画
今回の課題では、「住民に親しまれている公園に隣接」という条件がありました。
そのため、住民交流スペースやカフェなどは、公園との関係性を意識して1階に配置しました。
庁舎というと行政手続きのための建物という印象がありますが、今回は地域交流の場としての役割も求められていました。
地域交流スペース・カフェ、それと公園に面した位置にエントランスホールを計画しました。

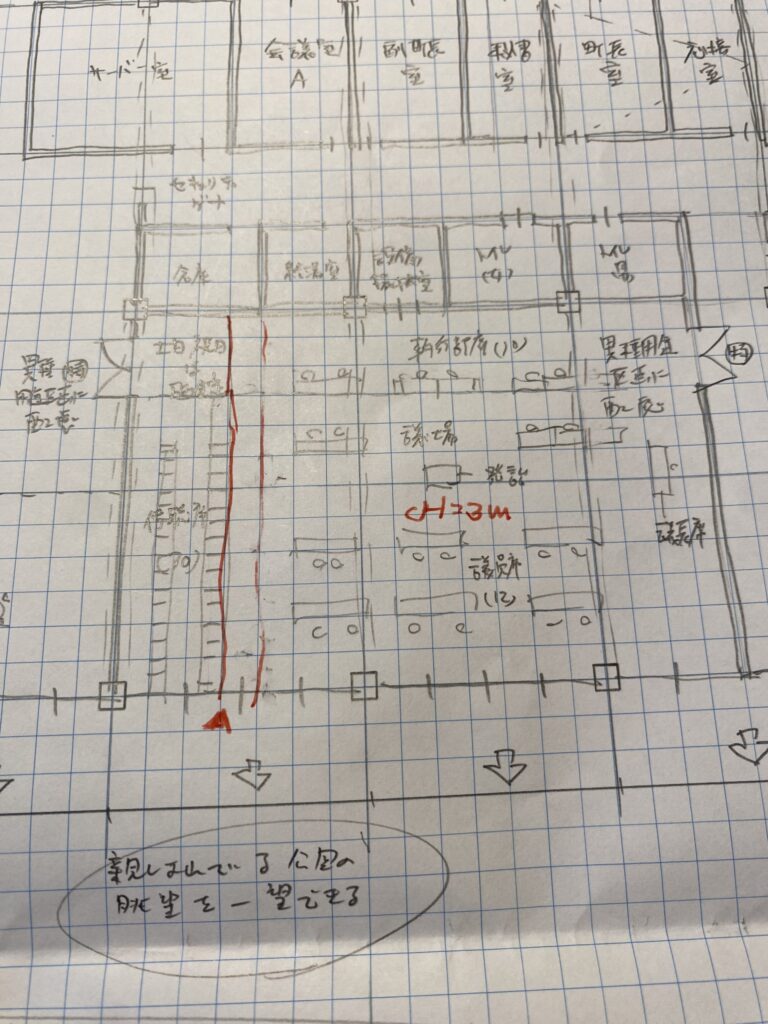

議場は3階配置
議場については、
・3階配置
・無柱空間
という明確な条件がありました。
そのため、最上階に議会部門を配置しました。
庁舎の実例でも議場が上階に配置されるケースは多く、無理に変化をつける必要はないと判断しました。
200m2を超えた議場なので、異種用途区画に配慮して入り口は特定防火設備としました。
敷地北東側角に、災害時の受け入れスペースを計画
敷地北東角は、交差点に面していて周囲からも視認性の良い場所です。
そこで私は、敷地北東角を憩いの場として計画し、日常的な使い方と別に、災害時の受け入れスペースとして、炊き出しができるスペースとして計画しました。
クライアントに対して、敷地の使い方まで提案した計画です。
私は過去にも何度も製図試験を受けてきましたが、このような提案ができたのは2025年の本試験が初めてでした。

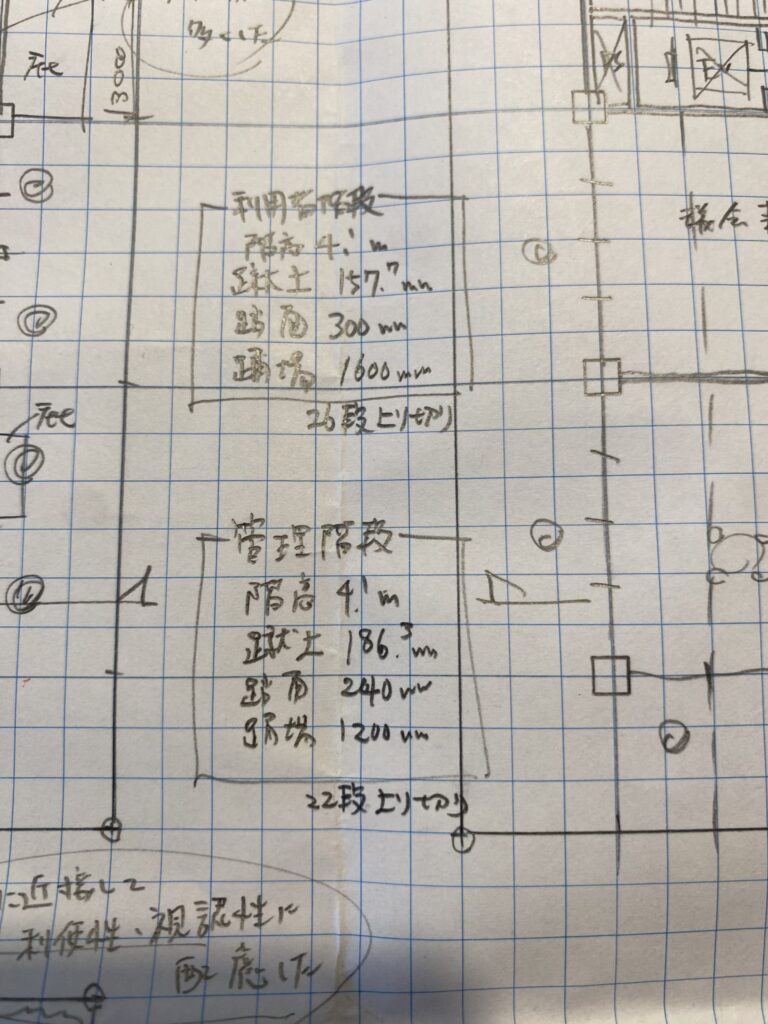

利用者階段は建築物移動等円滑化誘導基準に則った計画とした
今回の課題では、主たる階段の条件として
- 幅1400mm以上
- 踏面300mm以上
- 蹴上160mm以下
という条件がありました。
図面からでは読み取りにくいということもあり、文言として記すことにしました。
こうすれば採点官にも伝わりやすい表現になります。
作図が悪くて仮に線が一本足りない、となったとしても、表記しておけば減点にはならないだろうと思い、書いておきました。

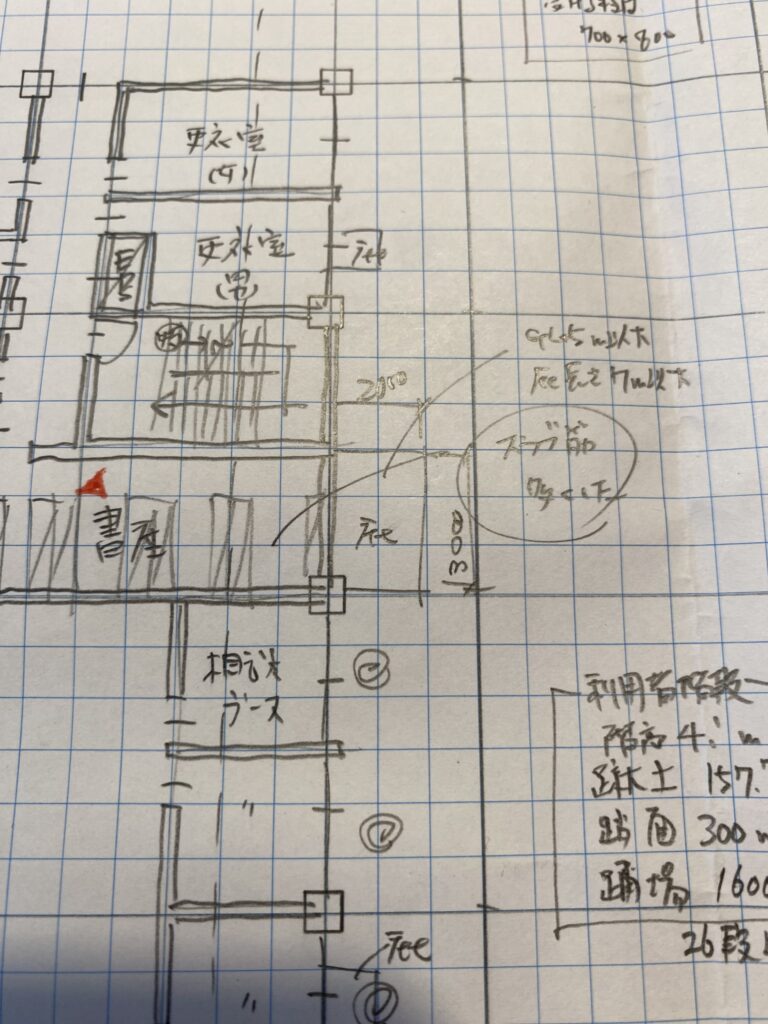

跳ね出した庇のスラブ筋を多くした
庇を２m跳ね出したので、構造的に配慮したことを、文言として記載しました。
正直、これがどれだけ意味があることかは分かりません。
廊下は長手方向にまっすぐ計画
プランニングで特に意識したのは、廊下を長手方向にまっすぐ通すことです。
今回の敷地は東西方向に長かったため「東西方向に廊下」→「南北方向に室を配置」というシンプルな構成にしました。
製図試験では時間制限があります。
複雑で美しいプランよりも、短時間で正確にまとめられるプランの方が重要だと考えています。
